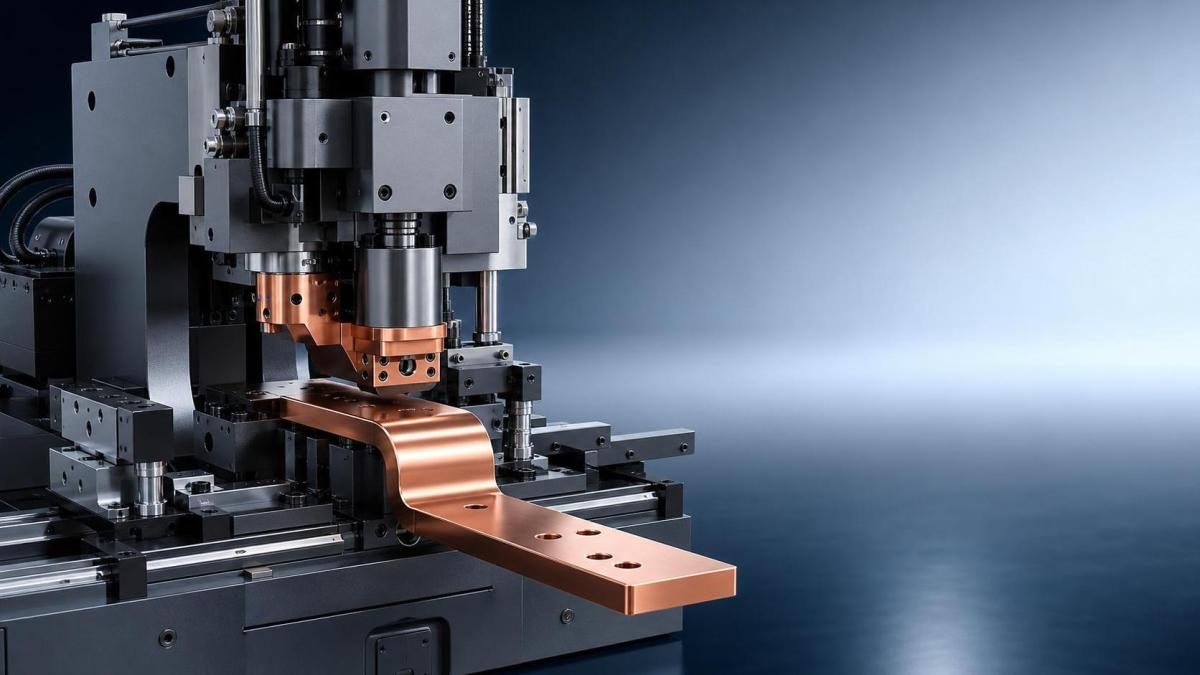

Объяснение технических параметров шиногибочного станка: тоннаж, точность и диапазон обработки

Начинайте с характеристик нагрузки, а не с номинального тоннажа из каталога

При оценке шинного станка техническая команда обычно принимает решение на основе трех основных параметров: усилия формования, точности обработки и рабочего диапазона. Эти показатели выглядят простыми в техническом паспорте, но приобретают смысл только в связи с реальной задачей: маркой меди или алюминия, шириной и толщиной шины, схемой отверстий, радиусом изгиба, размером партии и тем, обрабатываются ли ежедневно изделия разных спецификаций.

Распространенная ошибка — считать тоннаж главным параметром, а все остальные характеристики второстепенными. На практике станок с избыточной мощностью может изготавливать детали низкого качества, если оснастка, система позиционирования или управление ходом недостаточно эффективны. Станок меньшей мощности, напротив, может хорошо работать в узком диапазоне продукции, но стать узким местом, как только размеры шин увеличатся.

Поэтому первая проверка проста: определите максимальные сечения медных и алюминиевых шин, которые действительно необходимо гнуть, пробивать, резать или штамповать. Затем сопоставьте это требование с номинальной рабочей производительностью станка по каждой операции, а не с одним общим показателем.

Проверяйте тоннаж по каждой операции

Шинный станок использует усилие по-разному при выполнении каждой функции. Гибка, пробивка и резка создают разные нагрузки на гидравлическую или сервосистему, и связанные с ними риски также различаются. Гибка коротких толстых шин может потребовать значительного усилия. При пробивке плотной схемы отверстий часто проявляются жесткость рамы и качество матриц. Резка толстого алюминия может выглядеть простой на бумаге, но при неправильном зазоре или неудовлетворительном состоянии ножа приводить к деформации кромки.

• Для гибки: проверьте максимальные ширину и толщину шины, которые станок может согнуть под требуемым углом и радиусом. Тоннаж без учета геометрии гибки не дает полной картины.
• Для пробивки: проверьте максимальный диаметр отверстия и максимальную толщину материала при непрерывном производстве, а не только возможность единичной пробивки.
• Для резки: оценивайте качество кромки после резки. Если станок способен разрезать сечение, но оставляет заусенцы или деформацию, номинальная производительность не имеет большого значения.
• Для тиснения: убедитесь, что номинальное усилие сохраняется при использовании станции тиснения и фактического комплекта матриц, предусмотренного для ваших деталей.

Именно поэтому опытные покупатели обычно запрашивают образцы деталей или, как минимум, ограничения по каждой операции. Один показатель тоннажа полезен, но он никогда не дает полного ответа.

Точность — это больше, чем размерный допуск

Точность обработки шин следует понимать как сочетание повторяемости позиционирования, стабильности угла, взаимного расположения отверстий и кромок, а также стабильности от детали к детали в течение полной рабочей смены. Технические специалисты часто сосредоточены на конечном размере, однако именно повторяемость обеспечивает последующее качество сборки.

Если станок точно пробивает первые несколько деталей, а затем начинает отклоняться по мере нагрева матрицы или после изменения оператором толщины материала, это эксплуатационная проблема, а не только вопрос измерений. То же относится к гибке. Станок может достичь запрограммированного угла в тестовом режиме, но отклоняться, когда последовательно загружаются шины разной ширины.

Практическая проверка обычно включает следующие вопросы:

1. Как осуществляется позиционирование: с помощью ручного упора, механического заднего упора, оси CNC или сервопривода?
2. Что управляет ходом и точкой возврата, и насколько этот метод сохраняет повторяемость при непрерывных циклах?
3. Обеспечивают ли пресс-формы и матрицы стабильное выравнивание или качество настройки слишком сильно зависит от корректировок оператора?
4. Насколько легко поддерживать одинаковый результат при работе как с медью, так и с алюминием, которые ведут себя по-разному при формовании?

Если вы сравниваете станки с близкими показателями усилия, именно здесь обычно проявляется реальная разница. Компания DXJ ориентирует свое шинное оборудование на прецизионные пресс-формы, стабильные приводные компоненты и контролируемое качество производства. Это важно, поскольку потеря точности часто начинается с механического износа и низкого качества оснастки еще до того, как становится заметной на готовой шине.

Определяйте рабочий диапазон так, как он используется в производстве

«Рабочий диапазон» звучит как обычная спецификация размеров, но его следует рассматривать гораздо внимательнее. Полезный диапазон включает не только максимальные ширину, толщину или размер отверстия. Он также охватывает минимальную рабочую длину детали, зазор вокруг инструмента, доступную глубину зева, взаимные помехи при гибке и способность станка работать с короткими сериями и частыми переналадками без потери ритма.

Например, станок может принимать шину большой ширины по размеру, но испытывать трудности, если отверстие расположено близко к кромке или несколько гибов создают помехи для рамы. Другой станок может охватывать весь диапазон толщин, но требовать повторного позиционирования, что снижает производительность и увеличивает вероятность ошибок при обработке.

Выходите за рамки основных показателей и проверяйте метод управления

Станок, соответствующий требованиям по нагрузке и размерам, все же может оказаться неправильным выбором, если логика управления недостаточно эффективна. Для технических покупателей это обычно проявляется в двух аспектах: времени настройки и повторном выполнении операций. Если часто меняются углы, расстояния между отверстиями и обрабатываемые партии, управление CNC и надежное позиционирование упорами позволяют сэкономить больше средств, чем незначительное увеличение номинального усилия.

Это также подходящий момент, чтобы отличить оборудование для обработки шин от других станков для производства катушек и трансформаторов в том же цехе. Например, горизонтальный станок DXJ-RX1T для намотки катушек (1 тонна) предназначен для намотки катушек высокого и низкого напряжения и оснащен такими функциями, как бесступенчатое регулирование скорости, автоматическое торможение и подсчет витков с помощью сенсорного экрана. Это полезные идеи управления производством, но они относятся к другому процессу. При оценке шинного станка следует задать эквивалентный вопрос: поддерживает ли система управления повторяемое позиционирование, быструю переналадку и стабильное выполнение операций гибки, пробивки, резки или тиснения.

Качество оснастки и жесткость рамы определяют, насколько характеристики соответствуют реальности

На бумаге два станка могут выглядеть почти одинаково. В производственном цехе именно качество матриц, точность пресс-форм и жесткость конструкции отделяют надежный производственный инструмент от станка, требующего постоянной регулировки. Это особенно важно при обработке медных шин, поскольку следы на поверхности, деформация отверстий и нестабильность гибки трудно скрыть на последующих этапах.

Перед утверждением оборудования стоит выполнить несколько проверок:

• Узнайте, какие материалы и стандарты обработки используются для изготовления пресс-форм и матриц.
• Проверьте, препятствует ли конструкция рамы ее прогибу под рабочей нагрузкой.
• Оцените качество двигателя и гидравлических компонентов, особенно если станок будет работать длительными сменами.
• Проверьте, насколько быстро можно заменить быстроизнашивающиеся детали и насколько целесообразно хранить запасную оснастку.

Ориентация Dexinjia на прецизионные пресс-формы, двигатели с чистой медной обмоткой и контролируемые производственные стандарты имеет здесь значение, поскольку долговременная стабильность обычно обеспечивается компонентами и качеством изготовления, а не формулировками в рекламной брошюре.

Сопоставляйте технические характеристики с решением о покупке

При технической оценке я бы не ранжировал варианты сначала по тоннажу. Я бы отбирал их в следующем порядке: фактический диапазон операций, стабильность точности, усилие по каждой операции, качество оснастки, а затем удобство обслуживания. Сертификаты ISO, CE, 3A или EAC полезны как показатели дисциплины поставщика и доступа к рынку, но они не заменяют оценку соответствия оборудования производственному процессу.

Если ваши детали имеют стабильные размеры и ограниченное разнообразие, стандартного станка с подходящим диапазоном может быть достаточно. Если размеры часто меняются или операторы в течение недели переключаются между заказами из меди и алюминия, уделяйте больше внимания управлению позиционированием, эффективности смены матриц и повторяемости при смешанном производстве.

Самый надежный способ избежать неправильного выбора прост: составьте перечень максимальных и минимальных размеров шин, определите критические допуски для гибов и отверстий, выявите наиболее часто выпускаемое семейство деталей и сопоставьте каждый рассматриваемый станок с этими четырьмя факторами. Такая последовательность быстро выявляет слабые места в спецификациях и сохраняет связь решения с производством, где ей и следует находиться.
