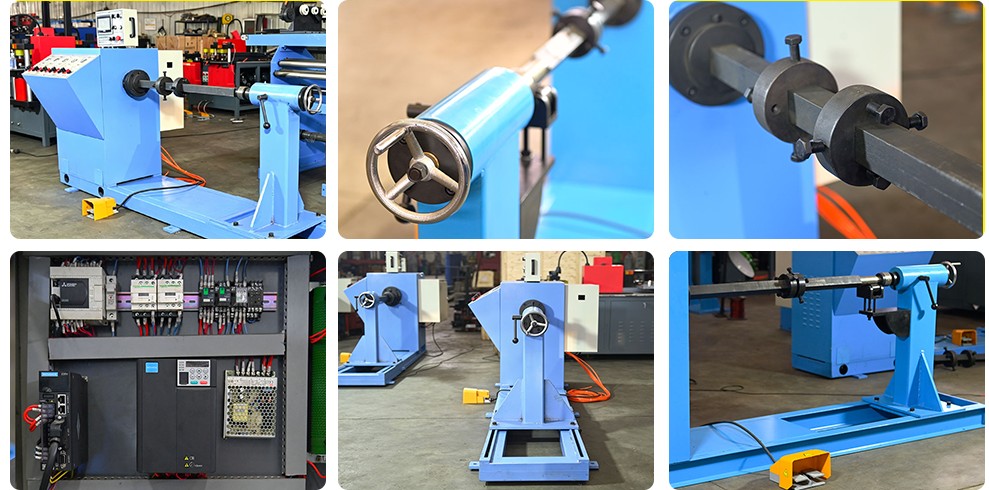

DXJ-RX1T Горизонтальный станок для намотки катушек (1 Ton)

Модель: горизонтальный станок для намотки катушек DXJ-RX1T (1 т), в основном предназначен для намотки катушек высокого и низкого напряжения реакторов и трансформаторов. Диаметр диска станка для намотки катушек составляет 198 мм, высота центра шпинделя станка для намотки катушек — 750 мм.

Состав основного корпуса

Основной корпус станка состоит из кожуха, системы передачи, рычага переключения передач, двигателя и других компонентов.

Конструктивные особенности:

·Механическая часть передачи станка для намотки катушек расположена внутри корпуса передней бабки, а приводная часть установлена со стороны оператора корпуса передней бабки. Изменение высокой и низкой скорости вращения шпинделя осуществляется с помощью рычага переключения скоростей.

·В станке для намотки катушек используется частотный преобразователь для бесступенчатого регулирования скорости, обеспечивающий плавный запуск и постоянный крутящий момент. Рычаг переключения передач имеет три положения регулировки: положение низкой скорости, нейтральное положение и положение высокой скорости; задаётся количество витков, выполняется автоматическая остановка.

·Станок оснащён автоматическим тормозным устройством, предотвращающим обратное вращение при остановке намотки.

·На этом станке можно предварительно задать количество витков катушки и управлять вращением вперёд и назад; электронный реверсивный счётчик обеспечивает точность подсчёта вперёд и назад до 1/10 оборота и оснащён функцией запоминания данных при отключении питания.

·Кнопочная панель управления имеет централизованное управление, а запуск и остановка диска шпинделя осуществляются с помощью ножных переключателей или кнопок.
