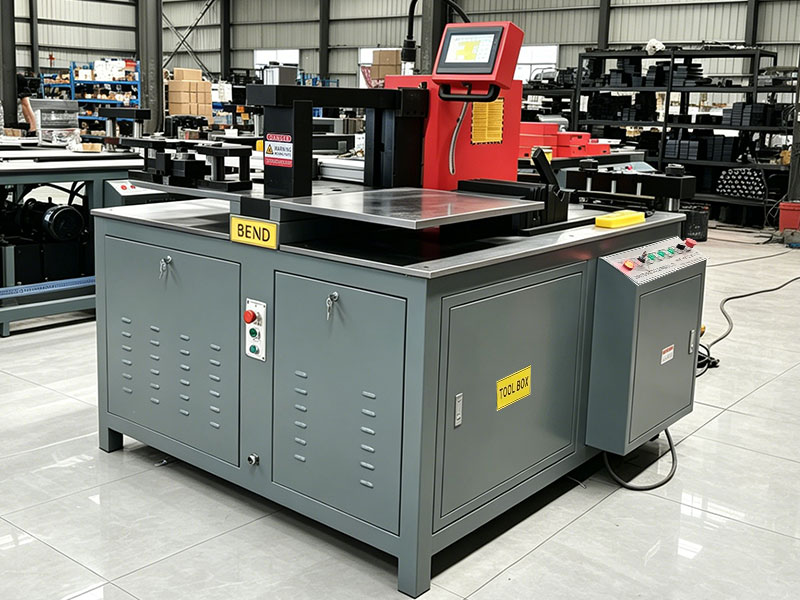

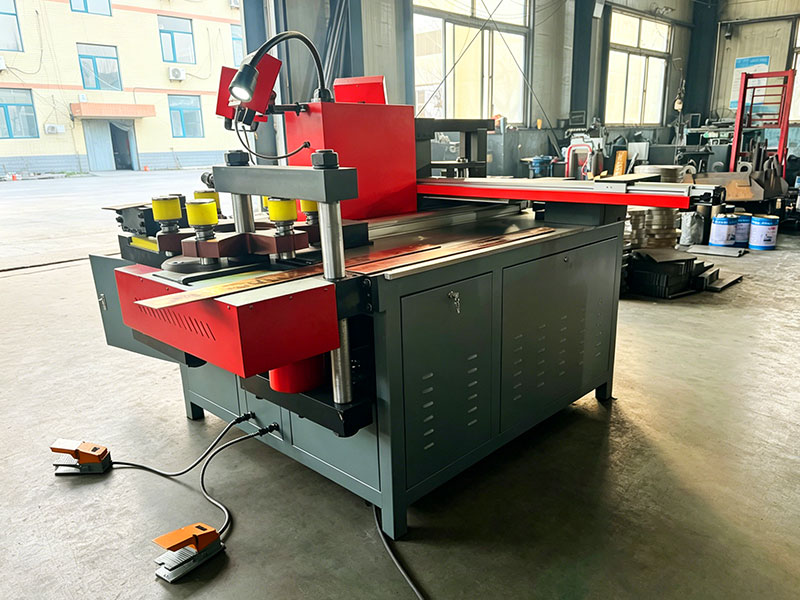

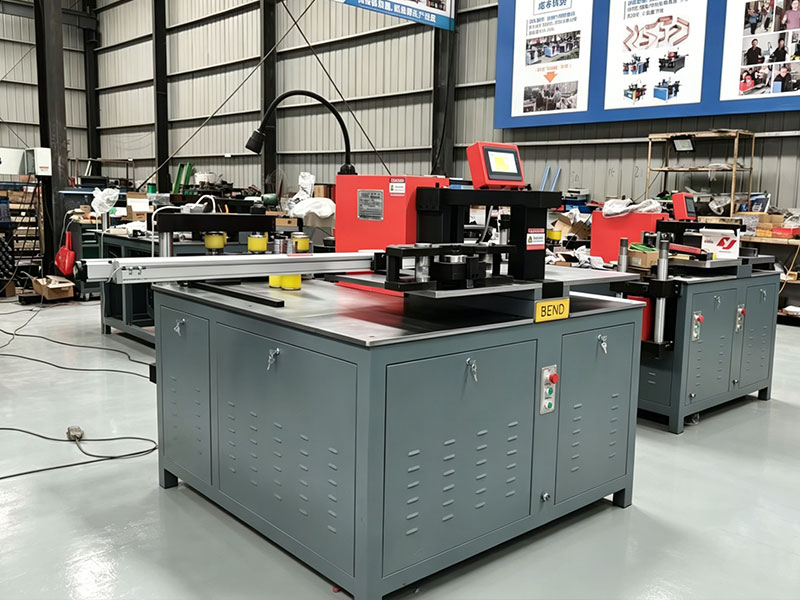

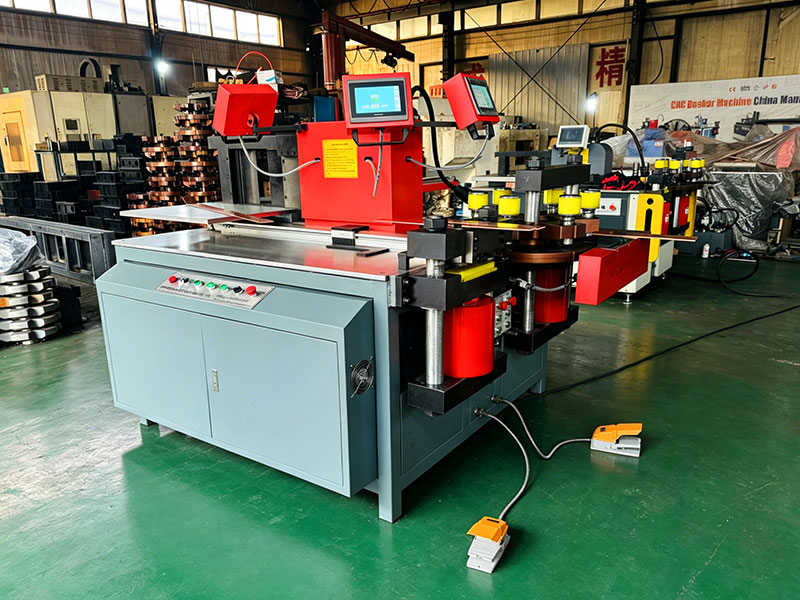

DXJ-80CN PRO CNC Busbar Processing Machine

Функция:

Основные параметры:

Введение

ОТПРАВИТЬ ЗАПРОС

Описание

Модель: DXJ-803CN PRO CNC full servo positioning busbar processing machine, точное сервопозиционирование, меньшие погрешности и более высокая эффективность.

Точность гибки ±0.2°, ход шкалы гибки 1000mm, ход шкалы пробивки по оси X 200mm и по оси Y 1000mm. Благодаря автоматической подаче можно непрерывно пробивать несколько отверстий без повторной разборки и сборки шин, что значительно повышает эффективность. Ход шкалы резки 1000mm

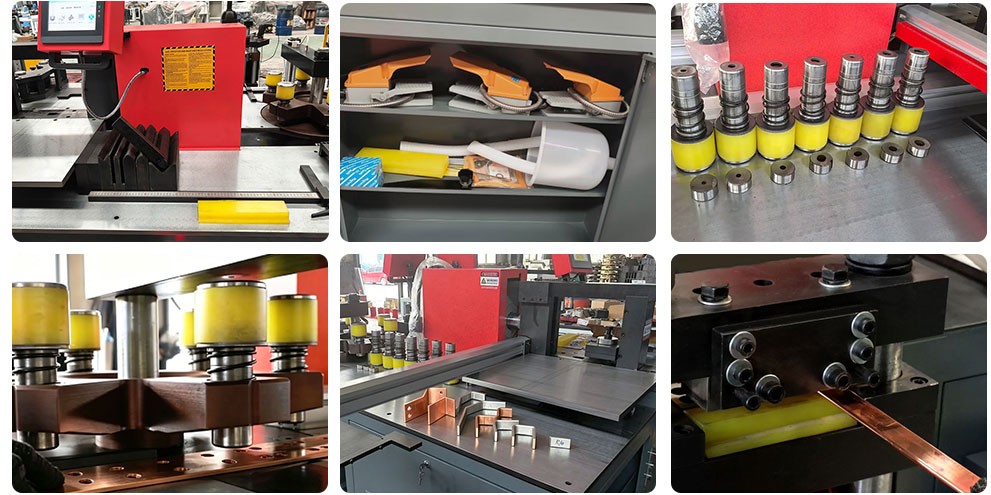

Точность повторного позиционирования составляет ±0.02°. Стандартные формы полные: круглые отверстия Φ7/Φ9/Φ11/Φ13/Φ17/Φ21, овальные отверстия Φ13×18, Φ17×21, также 2 комплекта плоских гибов.

Этот полностью сервопозиционируемый станок для обработки шин использует сервомотор + высокоточный винтовой привод для полностью автоматического и точного позиционирования осей X и Y.

По сравнению с традиционным ручным позиционированием он работает быстрее, точнее и стабильнее. Особенно подходит для обработки медных шин большими партиями и с высокой точностью.

Полностью автоматическое сервопозиционирование: не требуется ручной штангенциркуль, ввод размеров одним нажатием, автоматическое позиционирование, точное и стабильное позиционирование.

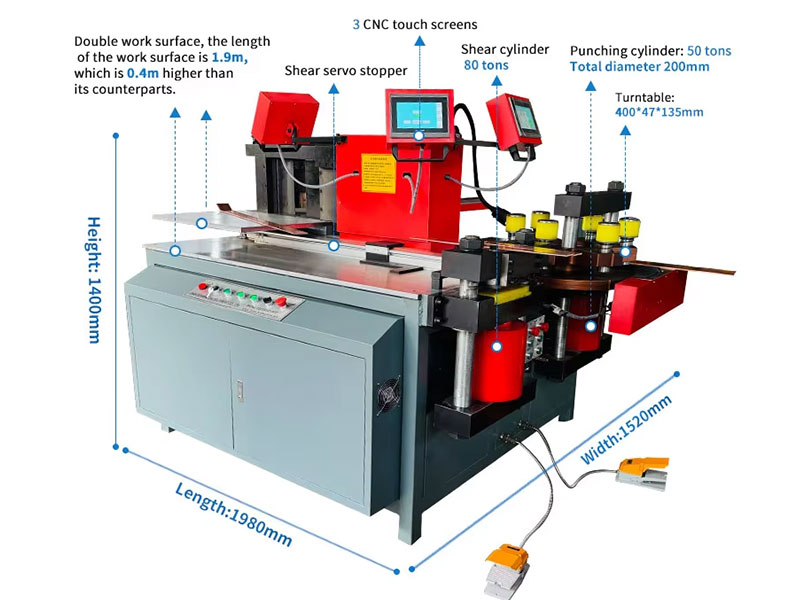

Параметр

Модель	DXJ-803CN
Макс. усилие резки (KN)	800
Макс. ширина резки (mm)	300
Макс. толщина резки (mm)	20
Эффективный ход сервопривода резки（mm）	1000
Макс. усилие пробивки (KN)	800
Макс. ширина пробивки (mm)	300
Макс. толщина пробивки (mm)	20
Диапазон пробивки (mm)	Φ4.3-Φ36
Станция пробивки	6
Эффективный ход оси X пробивки (mm)	200(По запросу доступны нестандартные размеры)
Эффективный ход оси Y пробивки (mm)	1000
Макс. усилие гибки (KN)	800
Толщина * ширина вертикального гиба (mm)	10X100
Толщина * ширина плоского гиба (mm)	20X300
Эффективный ход сервопривода гибки（mm）	1000
Габаритные размеры (mm)	2050X1600X1650
Мощность двигателя (KW)	3X7.5KW
Напряжение питания	380V 50HZ
Наличие ПЛК-контроллера	3 комплекта (гибка)
Мобильная панель HIM	3set
Система ПЛК	Siemens
Количество сервоприводов	4
Язык	Китайский/английский/русский（Поддерживает несколько языков）
Вес машины (KG)	2350
