Станок для шин CNC 3-в-1

Разработанный DXJ™ этот многофункциональный полуавтоматический станок CNC оснащен передовым сервоавтоматическим позиционированием и обеспечивает высокоточные решения для гибки, пробивки и резки шин.

Главная ➜ Продукция ➜ 3-в-1 станок для обработки шин CNC

Специализируемся на оборудовании для обработки шин CNC и оборудовании CNC для листового металла

Мы являемся профессиональным производителем, занимающимся НИОКР, производством, продажей и обслуживанием оборудования для обработки шин CNC и оборудования CNC для листового металла. Основная продукция включает: станки для обработки шин CNC, станки для пробивки и резки шин CNC, станки для гибки шин CNC, трехпозиционные станки для обработки медных шин, специальное оборудование для шинопроводов и т. д., которые широко используются в комплектных устройствах высокого и низкого напряжения, передаче и распределении электроэнергии, новой энергетике, рельсовом транспорте, коммуникационном оборудовании и других областях.

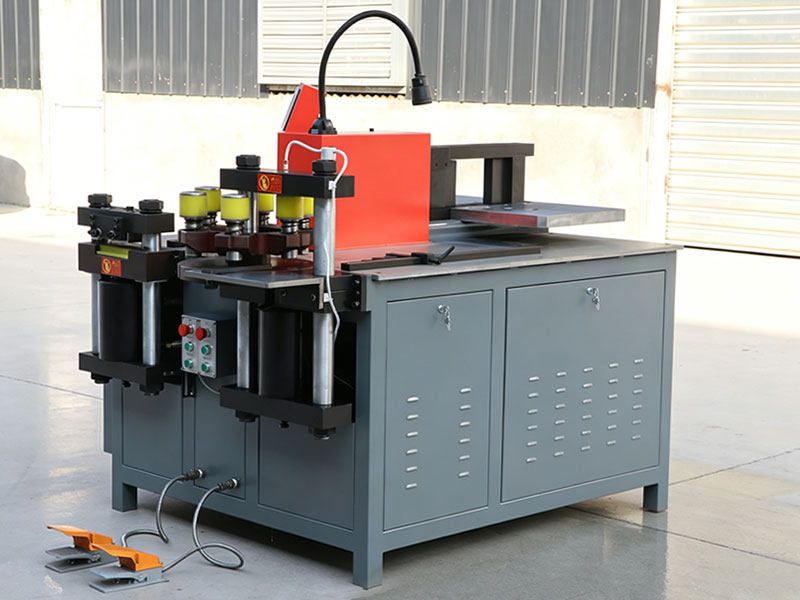

Наш станок для шин CNC 3 в 1 состоит из гибочного, пробивного и режущего узлов и оснащен тремя независимыми гидравлическими станциями. Три рабочих станции могут работать одновременно без взаимного вмешательства. Он обеспечивает резку медных шин без заусенцев, без смятия угла и без отходов.

Используются двигатель из 100% чистой меди, пробивная матрица Cr12MoV и гибочная матрица из кованой стали 45# для длительного срока службы и высокой износостойкости. Гибочный узел оснащен системой Siemens PLC, поддерживает 6 базовых типов гибки, включая L-образную, Z-образную и U-образную, а также доступны специальные гибочные углы по индивидуальному заказу. Точность гибки достигает ±0.5°. Система управления Siemens PLC стабильна и надежна, обеспечивает прямую передачу угла, имеет память и поддерживает английский/русский/тайский/и другие языки.

Отправьте нам сообщение

Как купить подходящий станок для шин CNC

Наша инженерная команда DXJ™ рекомендует оптимальную модель станка для шин в зависимости от максимальной толщины и ширины обрабатываемых материалов. Серия наших станков для шин CNC 3 в 1 предлагает три модели, оснащенные гидравлическими насосами 300KN, 500KN и 800KN, способные обрабатывать медные шины толщиной и шириной до 15mm/160mm, 16mm/260mm и 20mm/300mm соответственно.

Наш станок DXJ™ три в одном для шин CNC состоит из режущего узла, пробивного узла и гибочного узла. Каждый узел оснащен независимой гидравлической приводной системой и может обслуживаться 3 людьми одновременно. Гибочный узел использует систему Siemens PLC и поддерживает шесть видов режимов гибки шин, включая L-образную, Z-образную и U-образную, с погрешностью ±0.3°.

Модель	DXJ-303CN	DXJ-503CN	DXJ-803CN
Макс. толщина/ширина гибки	15mm/160mm	16mm/260mm	20mm/300mm
Погрешность гибки	±0.3º	±0.3º	±0.3º
Макс. толщина/ширина резки	15mm/160mm	16mm/260mm	20mm/300mm
Диаметр пробивки	Φ3.2-Φ35	Φ3.2-Φ35	Φ3.2-Φ35
Станция пробивки	6	6	6
Давление цилиндра	300KN	500KN	800KN
Мощность двигателя	4KW*3	5.5KW*3	7.5KW*3
Напряжение питания	380V 50HZ	380V 50HZ	380V 50HZ
Наличие PLC-контроллера	1 set(Bending)	1 set(Bending)	1 set(Bending)
HIM Mobile Panel	1 set	1 set	1 set
Язык	Chinese/English/Russian	Chinese/English/Russian	Chinese/English/Russian

Каковы функции станка для шин CNC?

Станок для шин CNC DXJ™ объединяет три независимых рабочих узла: гибочный, пробивной и режущий, обеспечивая универсальное решение 3-в-1 для обработки. Простая замена различных матриц на каждой независимой рабочей станции позволяет операторам без труда гнуть медные или алюминиевые шины под различными углами и пробивать отверстия разных форм и размеров.
Чтобы полностью удовлетворять требованиям международных стандартов обработки медных шин, каждое оборудование DXJ™ в стандартной комплектации поставляется с полным премиальным комплектом инструмента: 5 комплектов гибочных матриц, 8 комплектов пробивных матриц, 1 комплект матриц для тиснения и 1 комплект режущих матриц, как указано в таблице ниже:

Пробивная матрица	Φ7, Φ9, Φ11, Φ13, Φ17, Φ21, Φ1318, Φ1721
Гибочная матрица	R3, R5, R10, R50, U-SHAPE Mold
Матрица для тиснения	1 Set
Режущая матрица	1 Set
Ножной переключатель	3 Set

серводвигатель SSF060010TP
ПЛК Siemens
Промышленные двигатели
Гидравлические силовые агрегаты
Роликовый винт точного шлифования
Шкаф управления станком для обработки шин

Как использовать станок для шин cnc?

Станок для шин DXJ™ 3 в 1 CNC отличается высокой интеллектуальностью работы. При первом запуске операторам достаточно ввести параметры чертежа шины — включая углы гибки, длины резки и координаты пробивки — в программу PLC через интуитивно понятную сенсорную панель HMI. Эти программы навсегда сохраняются в системной памяти и могут быть мгновенно вызваны для будущих партий, полностью исключая повторный ввод данных.

После проверки параметров и выбора правильных матриц оператор может без труда выполнить всю последовательность обработки шины, просто нажав ножную педаль. Дальнейшее ручное вмешательство не требуется, что обеспечивает максимальную безопасность оператора и значительно повышает производительность цеха.

В принципе, пробивная способность штампа одного и того же типа различается в разных моделях станков для шин DXJ™. Например, максимальная толщина материала, которую может обработать матрица Φ13, в значительной степени зависит от конкретной конфигурации оборудования. Тем не менее, чтобы обеспечить оптимальную точность обработки и продлить срок службы инструмента, мы строго рекомендуем, чтобы толщина обрабатываемой шины никогда не превышала номинальную спецификацию выбранной пробивной матрицы; например, пробивная матрица Φ7 рассчитана на максимальную толщину пробивки 6mm.
Чтобы помочь вашему производству работать безопасно и эффективно, технические инженеры DXJ™ определили точный диапазон пробивной способности для каждой спецификации матрицы во всех наших моделях оборудования, как указано в таблице ниже:

Модель	DXJ-303CN	DXJ-503CN	DXJ-803CN
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ11	6-10mm	6-10mm	6-10mm
Φ13	6-12mm	6-16mm	6-20mm
Φ17	8-12mm	8-16mm	8-20mm
Φ21	8-12mm	8-16mm	8-20mm
Φ13*18	8-12mm	8-16mm	8-20mm
Φ17*21	8-12mm	8-16mm	8-20mm

Где купить станок для шин cnc?

В глобальном секторе производства станков для шин CNC китайские поставщики обладают непревзойденным конкурентным преимуществом по соотношению цены и качества. Как опытный производитель в Китае, DXJ™ установила долгосрочное стратегическое сотрудничество с такими всемирно известными промышленными гигантами, как ABB и Siemens. Вместе мы совместно разрабатываем и внедряем передовые технологии автоматизации и сложной обработки шин, предоставляя универсальные интеллектуальные решения для обработки шин производителям электротехнического оборудования по всему миру.

Руководствуясь видением глобального сотрудничества, DXJ™ тепло приветствует международные предприятия и коллег по производству распределительных устройств, приглашая посетить наш современный завод по производству станков для шин в Китае для технических обменов, выездных инспекций и стратегического партнерства.

Преимущества станка для шин CNC

Полное сервоавтоматическое позиционирование и высокий уровень автоматизации.

Каждая рабочая станция медного шинного станка DXJ™ интегрирована с прецизионным серводвухвинтовым механизмом. Благодаря передовой системе PLC операторы могут легко управлять длиной обработки и автоматически определять точные координаты параметров для пробивки или резки шин. Такая исключительная точность резки, гибки и пробивки гарантирует, что каждый готовый продукт соответствует строгим стандартам качества — критически важному фактору для электротехнических применений, где точность напрямую определяет безопасность и эффективность работы.

Одновременно станок DXJ™ CNC для шин без труда обрабатывает различные типы и размеры шин благодаря интеллектуальному управлению PLC и универсальным комбинациям матриц. Эта выдающаяся адаптивность обеспечивает максимальную гибкость для различных производственных задач, позволяя идеально настраивать шины под конкретные промышленные применения.

Полная интеграция CNC по всему процессу для непревзойденной стабильности продукции.

Оснащенные новым поколением контроллера Siemens CNC и зрелой PLC-архитектурой, наши станки обеспечивают синхронизированное сверхточное управление каждым циклом гибки, пробивки и резки. Сводя к минимуму ручное вмешательство, мы гарантируем, что каждая произведенная шина соответствует одинаковым, повторяемым стандартам качества.
Многокоординатное согласованное управление для максимальной производительности и гибкости. Благодаря передовой технологии CNC пробивной узел нашего станка для обработки шин поддерживает многокоординатное управление (одновременное выравнивание по осям X и Y) для выполнения сложных операций за один проход, что значительно сокращает производственные циклы. Такая многокоординатная синхронизация обеспечивает максимальную гибкость работы вашего цеха, позволяя безупречно эффективно обрабатывать шины различных профилей, форм и индивидуальных размеров.
