Что такое станок для обработки шин и как он обрабатывает медные и алюминиевые шины?

Важность обработки шинопроводов в электротехническом производстве

В современных электрических энергосистемах шинопроводы играют важную роль в безопасном и эффективном распределении больших электрических токов. Эти токопроводящие металлические полосы, обычно изготовленные из меди или алюминия, широко применяются в распределительных устройствах, распределительных шкафах, трансформаторах, панелях управления и оборудовании для возобновляемой энергетики.

Однако необработанные заготовки шинопроводов нельзя непосредственно устанавливать в электрические системы. Обычно они требуют точной обработки, включая резку на отрезки заданной длины, пробивку соединительных отверстий и гибку по индивидуальной форме.

Именно здесь шиногибочный станок становится важным видом промышленного оборудования. Объединяя несколько функций обработки в одной системе, станок для обработки шин позволяет производителям изготавливать точные, надежные и готовые к монтажу шинопроводы с повышенной эффективностью и стабильностью.

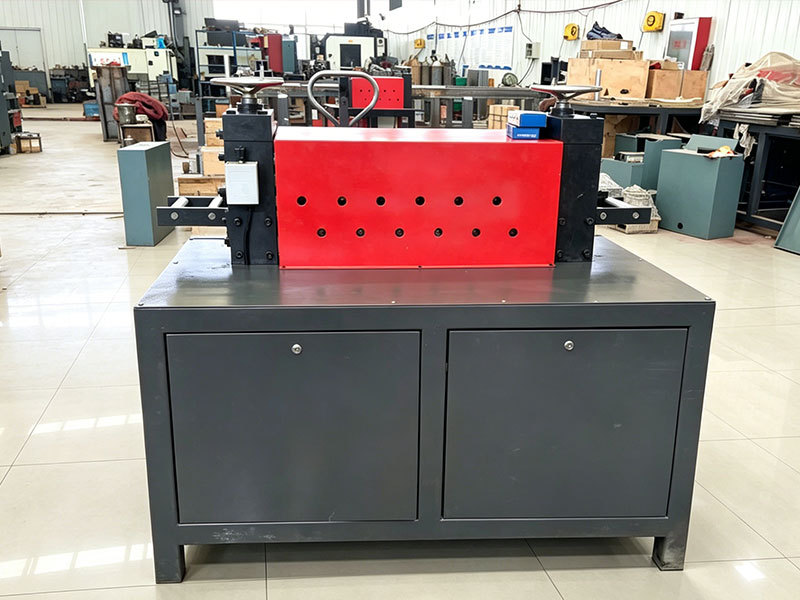

Что такое станок для обработки шин?

Станок для обработки шин, также известный как шиногибочный станок или станок для изготовления шинопроводов, представляет собой специализированное оборудование, предназначенное для обработки медных и алюминиевых шин, используемых в электротехнических системах.

В отличие от традиционных ручных инструментов, станки для обработки шин используют гидравлические, электрические системы или системы с ЧПУ для выполнения таких точных операций, как:

• Резка шин
• Пробивка отверстий в шинах
• Гибка шин
• Тиснение и другие индивидуальные операции

Основное назначение станка для обработки шин заключается в преобразовании плоских медных или алюминиевых полос в готовые компоненты, соответствующие точным требованиям производителей электротехнического оборудования.

Например, производителю распределительных устройств может потребоваться шина с определенными размерами, монтажными отверстиями и углами изгиба. Вместо выполнения этих операций вручную оператор может использовать станок для обработки шин, чтобы быстрее и точнее выполнить весь процесс изготовления.

Как работает станок для обработки шин?

Хотя разные модели могут иметь различную конструкцию, большинство станков для обработки шин работают по схожему принципу.

Основные операции включают:

1. Подготовку материала шины
2. Настройку параметров обработки
3. Резку шины
4. Пробивку отверстий или пазов
5. Гибку шины в требуемую форму
6. Проверку готового изделия

Современные станки для обработки шин с ЧПУ могут автоматически контролировать позиционирование, размеры и производственные программы, что делает их подходящими для крупносерийного производства.

Основные функции станка для обработки шин

1. Процесс резки шин

Резка обычно является первым этапом изготовления шин.

Станок для обработки шин режет медные или алюминиевые полосы на отрезки требуемой длины в соответствии с инженерными чертежами или производственными спецификациями.

По сравнению с ручными методами резки профессиональные системы резки шин обеспечивают:

• Более высокую точность размеров
• Более чистые края реза
• Снижение отходов материала
• Более высокую скорость производства

Точная резка особенно важна, поскольку неправильные размеры шин могут повлиять на их установку внутри электрических шкафов и вызвать проблемы во время сборки.

Современные станки используют гидравлические системы резки или прецизионные режущие инструменты для обеспечения стабильных и однородных результатов.

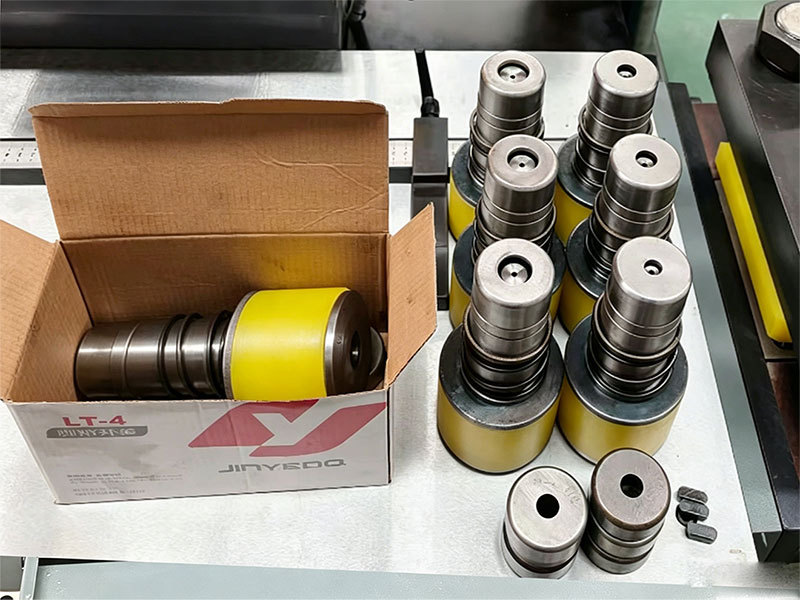

2. Процесс пробивки отверстий в шинах

После резки в шинах часто требуется выполнить отверстия или пазы для электрических соединений.

Функция пробивки позволяет создавать различные типы отверстий, включая:

• Круглые отверстия
• Овальные отверстия
• Монтажные отверстия
• Соединительные пазы

Эти отверстия позволяют соединять шины с автоматическими выключателями, клеммами, изоляторами и другими электрическими компонентами.

Высококачественная система пробивки шин обеспечивает точное расположение отверстий, повышая эффективность монтажа и надежность электрических соединений.

Модели с ЧПУ могут автоматически позиционировать материал в соответствии с запрограммированными размерами, снижая количество ошибок ручного измерения.

3. Процесс гибки шин

Гибка шин является еще одной важной функцией, поскольку электрические шкафы часто имеют ограниченное внутреннее пространство.

С помощью контролируемого давления и специально разработанных штампов станки для обработки шин могут создавать различные формы, такие как:

• Изгибы в форме L
• Изгибы в форме U
• Изгибы в форме Z
• Вертикальные изгибы
• Индивидуальные конструкции изгибов

Точная гибка позволяет шинам идеально размещаться внутри распределительных устройств и оборудования для распределения электроэнергии при сохранении необходимого электрического зазора.

Современные системы гибки с ЧПУ могут точно контролировать углы гибки и компенсировать упругий возврат материала, повышая стабильность при массовом производстве.

Дополнительные функции современных станков для обработки шин

Помимо трех основных процессов — резки, пробивки и гибки, — некоторые современные станки для обработки шин могут выполнять дополнительные операции, включая:

Тиснение

Тиснение позволяет наносить на шины идентификационные обозначения, номера изделий или производственную информацию, упрощая управление производством.

Скручивание

В некоторых специальных областях применения требуется скрученная конструкция шин для повышения гибкости монтажа или соответствия требованиям электрической компоновки.

Удаление заусенцев

После резки и пробивки удаление заусенцев устраняет острые края и повышает безопасность во время монтажа.

Эти дополнительные функции делают современные станки для обработки шин более универсальными для индивидуального электротехнического производства.

Различные типы станков для обработки шин

В зависимости от производственных требований станки для обработки шин обычно подразделяются на несколько категорий.

Ручные станки для обработки шин

Ручные станки представляют собой простые и экономичные решения, подходящие для небольших мастерских или ремонтных работ.

Преимущества:

• Более низкая стоимость инвестиций
• Простота эксплуатации
• Удобство перемещения

Ограничения:

• Более низкая производительность
• Большая зависимость от навыков оператора
• Ограниченная точность обработки

Гидравлические станки для обработки шин

Гидравлические модели широко применяются, поскольку обеспечивают высокое усилие обработки и стабильную работу.

Они подходят для:

• Производства электрических шкафов
• Производства энергетического оборудования
• Изготовления шинопроводов средними сериями

Станки для обработки шин с ЧПУ

Станки для обработки шин с ЧПУ представляют передовой уровень технологии обработки шин.

Они используют компьютеризированные системы управления для контроля:

• Размеров резки
• Позиций пробивки
• Углов гибки
• Производственных программ

Основные преимущества включают:

• Высокую точность
• Повторяемое качество обработки
• Снижение потребности в ручном труде
• Повышенную производительность

Для крупных производителей электротехнического оборудования станки для обработки шин с ЧПУ становятся все более популярными, поскольку они повышают как производительность, так и стабильность качества продукции.

Применение станков для обработки шин

Станки для обработки шин широко применяются в отраслях, где требуются надежные электрические соединения.

К распространенным областям применения относятся:

• Низковольтные распределительные устройства
• Высоковольтные электрические шкафы
• Системы распределения электроэнергии
• Производство трансформаторов
• Промышленные панели управления
• Системы электропитания центров обработки данных
• Оборудование для возобновляемой энергетики
• Инфраструктура зарядки электромобилей

По мере роста мирового спроса на электрическую инфраструктуру эффективная технология изготовления шинопроводов становится все более важной.

Почему стоит выбрать профессиональный станок для обработки шин?

По сравнению с традиционными методами ручной обработки профессиональный станок для обработки шин обеспечивает значительные преимущества:

Более высокая точность обработки

Точная резка, пробивка и гибка повышают качество продукции и сокращают количество проблем при монтаже.

Повышенная производительность

Несколько операций можно быстро выполнить без перемещения материалов между разными станками.

Снижение отходов материала

Точное позиционирование минимизирует ошибки и повышает эффективность использования материала.

Более стабильное качество производства

Автоматизированные системы обеспечивают соответствие каждого шинопровода одинаковым производственным стандартам.
