Применение станков для обработки шин в мастерских по производству распределительных устройств, шкафов управления и трансформаторов

Начинайте с рабочего процесса, а не с буклета о станке

На линиях сборки низковольтных комплектных устройств, при изготовлении панелей управления и в цехах по производству трансформаторов станок для обработки шин обычно становится узким местом задолго до того, как кто-либо это признает. На одной смене отверстия получаются точными, а на следующей — уже нет. Изгибы требуют ручной корректировки. Перемещение материала отнимает больше времени, чем пробивка или резка. Если вы отвечаете за соблюдение сроков поставки, именно это и является основной проблемой: не покупка станка с самым длинным списком функций, а выбор оборудования, соответствующего вашему рабочему процессу обработки шин, допускам и реальным условиям работы операторов.

Практическая оценка начинается с анализа того, что ваша команда обрабатывает каждую неделю. Медные и алюминиевые шины по-разному ведут себя при формовке и обработке поверхности. При изготовлении небольших панелей управления размеры часто меняются, тогда как работы для трансформаторов могут включать более толстые шины и повторяющиеся партии. Это не второстепенные детали. Именно они определяют, нужны ли вам высокая скорость, гибкость наладки, запоминание углов, более чистая резка или улучшенная система позиционирования.

Что проверить, прежде чем поручить обработку шин одному станку

1. Определите фактические размеры шин. Не начинайте с «общей производительности». Возьмите производственные чертежи и составьте список самых узких, широких, тонких и толстых шин, используемых во всех трех типах цехов. Станка с возможностью обработки шин шириной до 160 мм и толщиной до 15 мм может быть достаточно для многих применений в производстве низковольтных комплектных устройств и трансформаторов, но это решение справедливо только в том случае, если ваши регулярно выполняемые работы укладываются в эти пределы. Одна шина увеличенного размера в рамках ответственного проекта может вернуть работу к ручной доработке или передаче на сторону.
2. Разделяйте повторяющиеся работы и работы с конструкторскими изменениями. Повторяющиеся операции выигрывают от функции запоминания данных и быстрого позиционирования. Единичные заказы требуют простой наладки и понятной системы отсчета. Если в вашем цехе постоянно меняются схемы отверстий и углы гибки, прямой ввод угла и сохраненные программы снизят зависимость от оператора эффективнее, чем избыточное гидравлическое усилие.
3. Оценивайте время последовательного выполнения операций, а не скорость одной операции. Руководители проектов часто сосредотачиваются только на скорости пробивки. Это не учитывает основные потери: ожидание между резкой, пробивкой и гибкой. Станки с независимыми рабочими станциями могут выполнять операции параллельно, что особенно важно при жестких графиках, когда одна деталь должна пройти несколько этапов до сборки.
4. Проверьте, как выполняется позиционирование. Лазерное позиционирование, позиционирование по линейке и физические установочные упоры по-разному помогают в работе. При изготовлении панелей с разной длиной шин и частыми изменениями более точное позиционирование снижает накопление погрешности. Для трансформаторных шин, где изгибы и расположение отверстий должны точно совпадать при окончательной сборке, стабильность позиционирования важнее заявленной скорости.

Распространенная ошибка заключается в том, что обработку всех шин рассматривают как одну и ту же задачу с разными размерами. Это не так. В цехе по производству панелей управления основное внимание часто уделяется скорости реакции и сокращению потерь времени на наладку. В цехе по производству низковольтных комплектных устройств обычно на первый план выходят повторяемость и точное совмещение отверстий. В производстве трансформаторов решающими могут стать обработка более массивных деталей и стабильность гибки, от которых зависит соблюдение графика окончательной подгонки.

Проверка применения в зависимости от типа цеха

Производство низковольтных комплектных устройств

Для производства низковольтных комплектных устройств сначала проверьте три показателя: повторяемость расположения отверстий, качество кромки после резки и точность гибки. Несовпадение отверстий сразу замедляет сборку. Неровные резы создают дополнительную работу по обработке. Отклонение угла проявляется позднее, когда шины уже неправильно устанавливаются относительно изоляторов или точек подключения. Станок со стабильной пробивкой, резкой без заусенцев и точностью гибки около ±0.5° здесь легче обосновать, поскольку эти характеристики напрямую влияют на соответствие при сборке, а не только на внешний вид изделий.

Сборка панелей управления

При изготовлении панелей слабые места наладки обычно проявляются очень быстро. Если ваша команда обрабатывает множество небольших и смешанных заказов, минимальный рабочий размер шины следует проверять так же тщательно, как и максимальный. Точная обработка небольших сечений может быть неудобной на оборудовании, преимущественно рассчитанном на массивные шины. Также изучите доступные размеры отверстий и варианты продолговатых отверстий, поскольку схемы панелей часто требуют гибкости, а не одной стандартной схемы пробивки.

Цехи по производству трансформаторов

Работы для трансформаторов обычно выявляют слабые рамы и нестабильную оснастку. При обработке более толстых медных или алюминиевых шин проверяйте не только номинальные показатели усилия, но и конструкцию станка, материал матриц и долгосрочную стабильность узлов резки и гибки. Если узел резки со временем ослабевает или матрицы быстро изнашиваются, потеря точности проявляется постепенно и становится дорогостоящей, прежде чем кто-либо установит связь с износом оснастки.

Краткая таблица выбора для планирования проекта

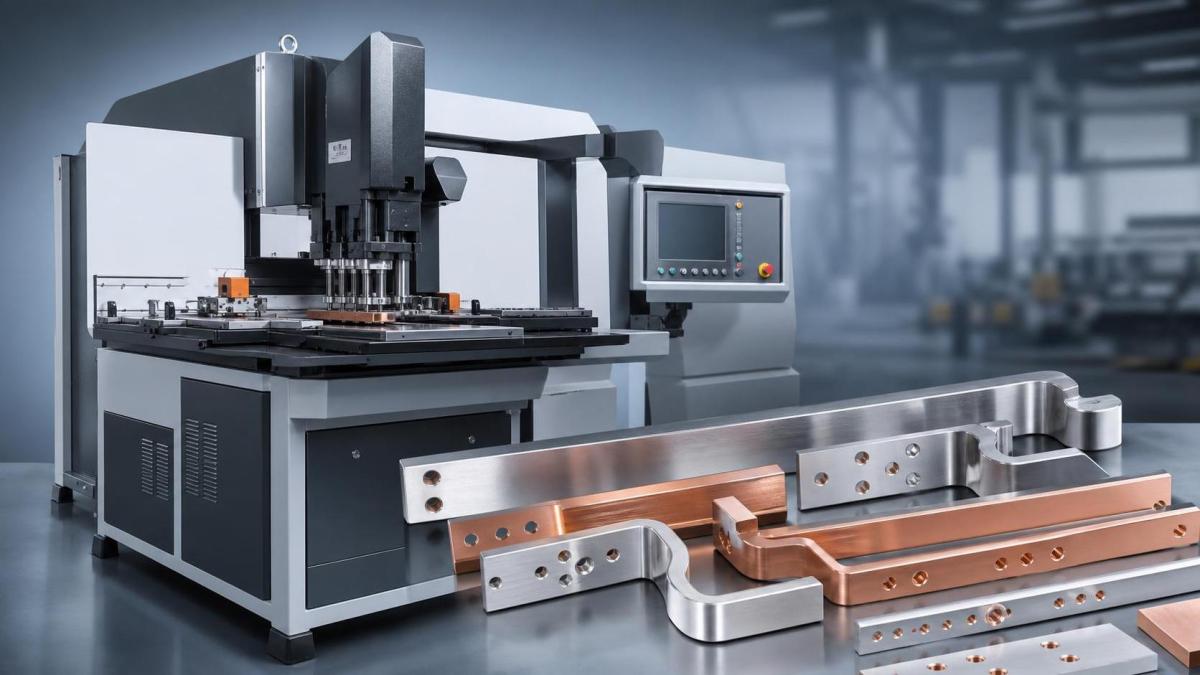

Одним из примеров, соответствующих этому среднему диапазону, является CNC-станок для гибки шин DXJ-30CN. Для цехов, обрабатывающих медные и алюминиевые шины, его рабочий диапазон — ширина до 160 мм и толщина до 15 мм, диапазон пробивки от Φ3.2 до Φ35 и три независимые гидравлические станции — соответствует смешанной загрузке, характерной для многих производителей электрооборудования. Для руководителей проектов важна не столько сама модель, сколько сочетание одновременно работающих станций, сохраненных данных об углах и системы позиционирования, поскольку эти функции сокращают время ручной корректировки при жестких графиках.

Риски, которые часто упускают при закупке

• Игнорирование срока службы матриц. Качество пробивки может выглядеть вполне приемлемым во время приемки и ухудшиться спустя несколько месяцев. Если от матриц ожидается работа при большом количестве циклов, запросите фактический материал матриц и характеристики усталостной прочности, а не только заявление о том, что узел является «долговечным».
• Недооценка языковой поддержки и удобства управления. В многост сменных цехах или на зарубежных предприятиях многоязычная поддержка системы управления — не формальность. Она влияет на скорость обучения и частоту ошибок операторов.
• Ориентация только на усилие. Более высокое значение усилия не означает автоматически более высокую производительность. Чистая резка без заусенцев, смятия углов и большого количества отходов часто экономит больше трудозатрат, чем дополнительное усилие, которое вы никогда не используете.
• Отсутствие проверки планировки цеха. Размеры станка, параметры электропитания и пространство для подачи материала необходимо проверить до утверждения поставки. Даже производительный станок теряет время, если вокруг него невозможно эффективно загружать, поворачивать и выгружать шины.

Как выглядит обоснованная оценка

Если вы сравниваете варианты станков для обработки шин для производства низковольтных комплектных устройств, панелей управления или трансформаторов, проводите оценку в следующем порядке: фактический диапазон размеров шин, преобладающий состав работ, количество операций для каждой детали, требуемая стабильность гибки и расположения отверстий, затем долговечность матриц, гидравлических станций и двигательной системы. Сертификаты и поддержка поставщика также важны, особенно когда время безотказной работы и скорость послепродажного обслуживания влияют на выполнение проекта, однако они должны дополнять решение о применении, а не заменять его.

Практическая цель проста: выбрать станок, который обеспечивает предсказуемость обработки шин от выпуска чертежа до окончательной сборки. В результате ваш цех тратит меньше времени на исправление деталей, меньше времени на ожидание между станциями и значительно меньше времени на объяснение задержек, возникших на участке изготовления.
